LK-NYSD Mini UWB DML لیزر ماډل
- کوچني ډیزاین
- مستقیم تعدیل
- لوړ متحرک-حد
- 18 GHz بند ویت
- د اوسني حد ټیټ حد
- د لوړې کچې بریښنا
- د SMA نښلونکي سره د 7pin تیتلی کڅوړه
- د عملیاتي قضیې تودوخه: -40 څخه تر 70 ℃ پورې
- د اعتماد وړتیا
- ټیټ RIN
د تولید ځانګړتیاوې
د LK-NYSD لیزر یو کمپیکټ، مستقیم ماډل شوی DFB لیزر دی چې د خطي فایبر آپټیک مخابراتي سیسټمونو کې د غوره فعالیت لپاره ډیزاین شوی. دا د 1310nm، 1550nm، او CWCM کې د طول موجونو د خپریدو وړتیا لري. دا لیزرونه د 12 GHz یا 18 GHz فریکونسیو کې د سیګنالونو لیږدولو لپاره د کواکسیل کیبل سیسټمونو لپاره د غوره بدیل په توګه کار کوي.
دا د لیږد پرمهال د RF سیګنال بشپړتیا ساتلو سره د مایکروویو مخابراتي شبکو اعتبار لوړوي. د دې ځانګړتیاو له امله، دا لیزر محصولات د غوښتنلیکونو پراخه لړۍ کې د سیګنال کیفیت د پام وړ لوړوي، لکه د انټینا ریموټینګ، ټیلی میټري، وخت او حوالې سیګنال ویش، او اندازه کول او ځنډ لینونه.
د LK-NYSD لیزر یو مدغم آپټیکل جلا کوونکی، ترمو الیکټریک کولر (TEC)، ترمیسټر، لیزر ډایډ چپ، او مانیټر فوټوډیوډ لري، چې ټول یې د 7-پن تیتلی کڅوړې دننه مهر شوي ترڅو د هرمیټیک محافظت ډاډمن کړي.
تخنیکي مشخصاتو
مطلق اعظمي درجه بندي
| د پاراميټر | سمبول | Min. | مکس. | د واحد |
| لیزر ډایډ فارورډ اوسنی | If | - | 120 | mA |
| د لیزر ډایډ ریورس ولټاژ | V | - | 1 | V |
| د مخ واک | Pf | - | 20 | dBm |
| PD ریورس ولټاژ | V | - | 15 | V |
| مخ په وړاندې روان (PD) | Im | - | 2 | mA |
| د عملياتو د حرارت درجه | ته | -40 | + 70 | ° C |
| د زيرمتون د حرارت درجه | Ts | -55 | + 85 | ° C |
| د ذخیره کولو نسبي رطوبت | Sr | - | 85 | % |
بریښنایی / نظری ځانګړتیاوې (TC = 22±3℃)
| د پاراميټر | سمبول | د ازمونې حالت | Min | ډول | Max | واحدونه | یادونه: |
| ويولنته | λ | که = Iop، T = پورته | ۱۳۱۰ نانو متره، ۱۵۵۰ نانو متره، CWDM - |
nm | ټاکل | ||
| د فریکونسۍ | - | د ایکس بینډ | 0.1 | - | 12 | GHz | - |
| د کو بانډ | 1 | - | 18 | ||||
| د نظری تولید بریښنا | P | که = Iop | - | 10 | - | mW | 1 |
| Thershold اوسني | Ith | - | - | - | 10 | mA | - |
| چلښت روان | Iop | - | - | 55 | 100 | mA | - |
| د عملیاتو ولټاژ | Vop | - | - | 1.5 | 2.5 | V | - |
| د سلیپ موثریت | SE | - | 0.2 | - | - | W / A | - |
| د اړخ موډ فشار تناسب | SMSR | که = Iop | 30 | - | - | dB | - |
| اړونده د شور شور | RIN | - | - | -150 | -130 | dB / هرز | - |
| بانډ ویت (-3dB، I=60mA) | S21 | د ایکس بینډ | - | 12 | - | GHz | - |
| د کو بانډ | - | 18 | - | ||||
| د بیرته راګرځیدو ضایع (VSWR) | VSWR | د ایکس بینډ | - | - | 2 | dB | - |
| د کو بانډ | - | - | 2.2 | ||||
| د 1 dB کمپریشن داخل کړئ | - | - | 15 | - | - | dBm | - |
| د ترمیسټر مقاومت | Rth | @25°C | - | 10 | - | کوهم | - |
| د TEC اوسنی | It | - | - | - | 1.2 | A | 2 |
| د TEC ولتاژ | Vt | - | - | - | 2.5 | V | 2 |
| ظرفیت (PD) | Ct | - | - | - | 20 | pF | - |
| د اوسني څارنې | Im | - | 0.10 | - | 2.0 | mA | - |
| تور جریان (PD) | Id | - | - | - | 50 | nA | - |
یادښتونه:ټول لیزر چپس د ویفرونو څخه راځي چې د ډیری نمایشي وسیلو په کارولو سره تصدیق شوي چې باید د سوځولو لپاره د منلو وړ حاصل ترلاسه کړي.
1. د لیزر تودوخه 25 ℃ ټاکل شوې، په 55mA کې تعصب موجوده
2. د عملیاتو قضیه د حرارت درجه -40 ~ 70 ℃
● عادي منحني

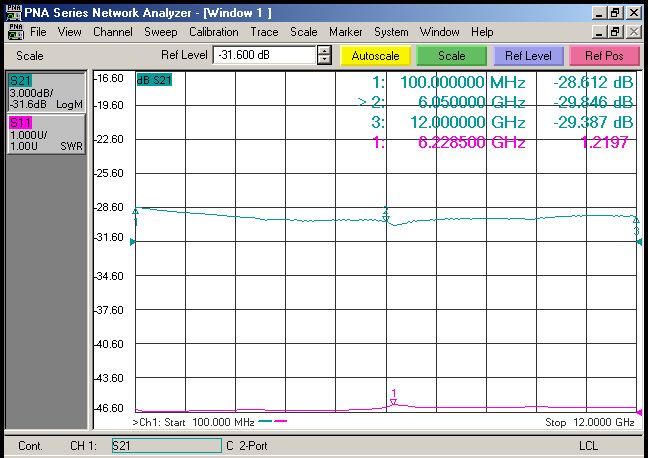

شکل ۱. د LK-NYSD لړۍ لیزر ایکس بینډ S-منحنی

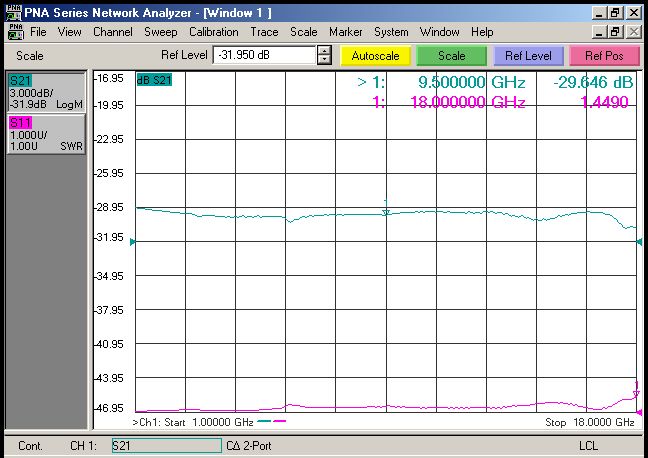

شکل 2. د LK-NYSD لړۍ لیزر Ku band S- curve
● عادي سپیکٹروګرام

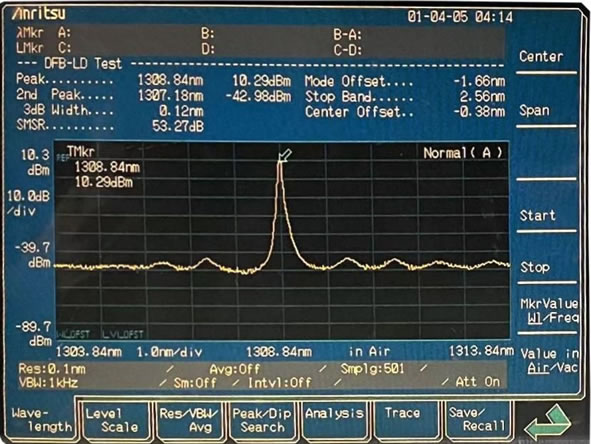

شکل ۳. د LK-NYSD لړۍ لیزر سپیکٹروګرام - بینډ ۱nm
شکل ۳. د LK-NYSD لړۍ لیزر سپیکٹروګرام - بینډ ۱nm
● ابعاد

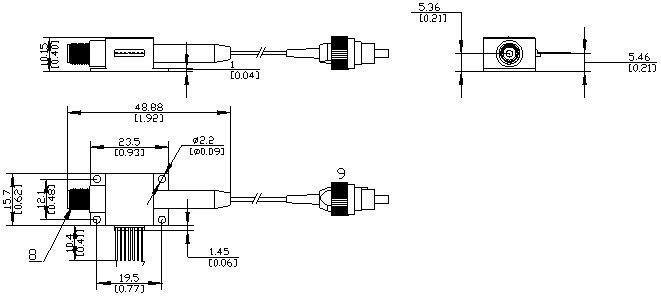

شکل ۵. د LK-NYSD لړۍ ابعاد
● د پن تعریف
| د قالب | تعریف | ||||||||
| قید | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| تفصیل | PD- | PD+ | د LD- | د | د | ټي اي سي- | ټي اي سي+ | د RF محصول | آپټیکل ان پټ 输入 |
| ډول | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● د امر معلومات
پاڼه 1:
| نمونه | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| د څپې اوږدوالی (nm) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
پاڼه 2:
| نمونه | د فریکونسۍ |
| X | 0.1 ～ 12 GHz |
| Ku | ۱ ~ ۱۸ GHz |
پاڼه 3:
| نمونه | د آپټیکل نښلونکي ډول | تبصره |
| N | دودیزه | |
| A | FC / APC | معیاري 9/125μm واحد حالت فایبر |
| P | ایف سي / پی سی | معیاري 9/125μm واحد حالت فایبر |
غوښتنلیکونه
د لوړ سرعت ډیټا مخابرات
د انتن لرې کول
ګرځنده او PCS شبکې
د انلاګ RF لینک لیږد
پوځي ارتباطات
تعقیب، ټیلی میټری، او کنټرول
د ټیلی میټری سیسټمونه
پوځي او دفاعي سیسټمونه
